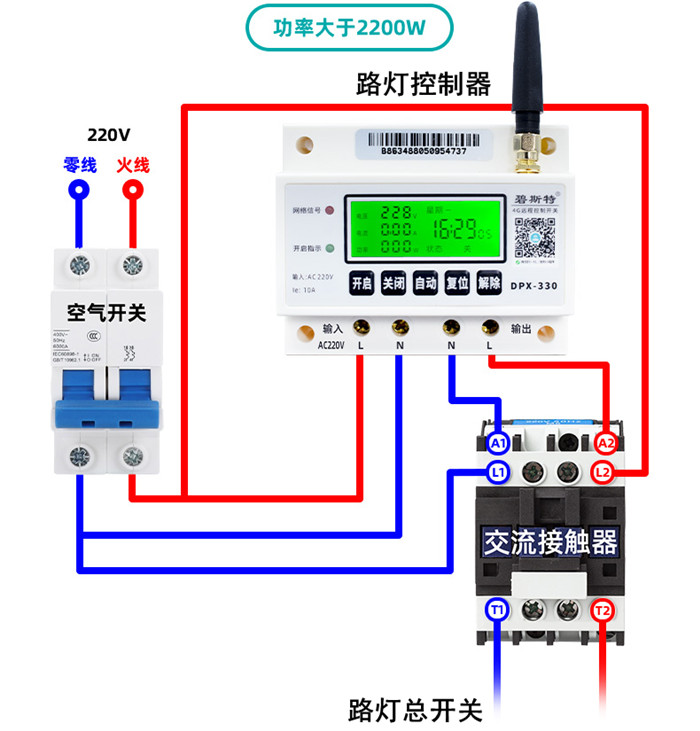

用路燈控制器控制一片區域的路燈總開關，功率大于2200W時，需要添加交流接觸器。
1.220V市電接入空氣開關，空氣開關接出火零線，接入控制器的進線。
2.再?gòu)目諝忾_(kāi)關接出另外一組火零線接在交流接觸器的L1、L2上。
3.控制器的出線端子連接到交流接觸器的A1、A2上。
4.路燈總開關的火零線連接在交流接觸器的T1和T2上。
