智能路燈控制器怎么接線?

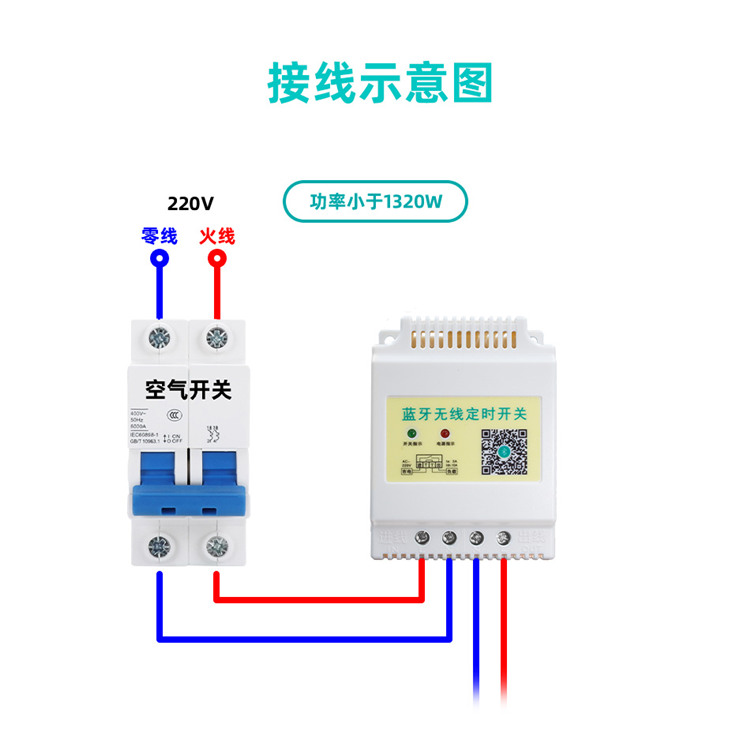

用路燈定時開關控制器控制單臺路燈,或者多臺路燈,路燈總功率小于1320W:

1.220V市電接入空氣開關,空氣開關接出火零線,接入智能路燈控制器的進線口。

2.路燈的進線可以直接接在路燈定時開關控制器的出線口。

路燈定時開關控制器

用路燈開關控制一條街或者一片區域的路燈總開關,總功率大于1320W時,需要添加交流接觸器:

1.220V市電接入空氣開關,空氣開關接出火零線,接入控制器的進線。

2.再從空氣開關接出另外一組火零線接在交流接觸器的L1、L2上。

3.智能路燈控制器的出線端子連接到交流接觸器的A1、A2上。

4.路燈總開關的火零線連接在交流接觸器的T1和T2上。

路燈定時開關控制器
